一、引言

自 Transformer 架構問世以來，大模型領域進展迅速，短短幾年間模型參數規模攀升至天文數字，輕松跨過萬億大關。面對如此龐然大物，傳統的單機單 GPU 訓練方式顯然力不從心。因此，單機多 GPU、多機多 GPU 的分布式訓練方案應運而生，成為駕馭超大規模模型的必要手段。然而，這一轉變并非一帆風順，各種挑戰隨之而來，如：顯存要求高、訓練周期長、模型吞吐要求高。

為了攻克這些難點，一系列以提高效率為目標的并行計算策略和內存優化技術被引入到分布式訓練過程中，編織了一張廣闊的技術網絡。智能工程部結合集群算力調度，充分考慮任務特點和硬件環境，融入并行優化技術，精心調整參數配置，最終實現訓練效率和資源利用率的雙重飛躍。

本文將簡單介紹這些技術在分布式訓練中的作用，并用實際案例展示如何利用這些技術提高大模型訓練和微調的效率。

2. 相關技術原理

2.1 并行技術

隨著大模型訓練性能的要求，各種并行技術被應用于分布式訓練，主要有：

1、數據并行（DP）：將訓練數據分成多個batch，每個batch分配給不同的設備進行訓練，每個設備都有完整的模型，在本地計算loss和梯度，然后通過同步所有設備的梯度來更新模型參數。

2、流水線并行（PP）：將模型按層劃分為多個階段，每個階段由不同的設備處理。當每個設備處理完一個微批次時，可以并行處理其他微批次，從而提高設備利用率，減少等待時間。

3. 張量并行（TP）：將模型中的張量分成更小的塊，分配給不同的計算節點，每個節點只計算部分張量，節點之間需要進行通信將結果合并。

4.序列并行（SP）：主要用于訓練長序列數據，將長序列拆分成多個子序列并同時在不同的設備上處理這些子序列。

5、上下文并行（CP）：可以看作是SP的加強版，它將輸入輸出激活全部在序列維度上拆分，分別在不同的設備上進行計算，可以有效提升長上下文相關任務的訓練效率。

下面將詳細介紹各種并行技術的原理和特點。

2.1.1 數據并行

圖2.1 數據并行圖

數據并行在每個 worker 上復制一個模型，并將數據集劃分到多個 worker 上；每個 worker 接收不同的批次數據并執行前向傳播，在反向，worker 定期匯總其梯度，以確保所有 worker 看到的權重版本一致。這種方法可以有效提高模型的訓練速度。

2.1.2 模型并行

根據拆分方式不同，模型并行分為流水線并行和張量并行。

2.1.2.1 流水線并行

流水線并行就是將模型逐層切分[1]，將模型的不同層劃分為不同的stage，放在不同的worker上。如圖2.2所示，前幾層放在一個worker上，后幾層放在另一個worker上。每部分計算完成后，數據再傳遞到下一個stage，直至整個模型計算完成。

圖2.2 層分割示意圖

但這種劃分方式會在訓練過程中產生大量的時間泡沫，如圖2.3所示，由于在前一個worker還未訓練完成時，下一個worker就一直在等待，極大的浪費了GPU的資源。

圖2.3 簡單流水線圖

對于這種 F-then-B（Forward then Backward）方案，Megatron-LM 采用的是 1F1B（One Forward pass following one Backward pass）策略 [2]。如圖 2.4 所示，一批訓練數據被分成多個微批次，每一批數據訓練完成后，立即傳遞給下一個 worker，當前 worker 立即開始訓練下一個微批次。這樣，bubble 時間就縮短了，GPU 利用率也提高了。如果采用交錯調度，bubble 時間還可以進一步縮短。

圖2.4 1F1B管線示意圖

2.1.2.2 張量并行

張量并行是模型的層內切分，如圖2.5所示，主要用于加速矩陣運算。將輸入矩陣和參數矩陣合理分塊計算，按照矩陣切分方式可分為行并行和列并行。

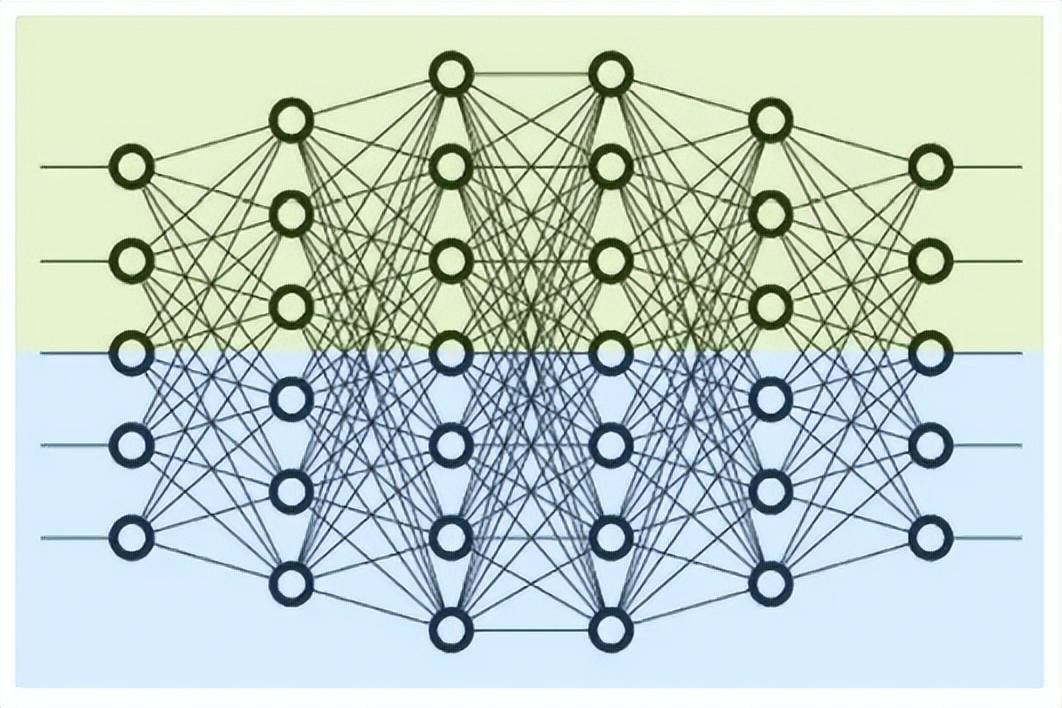

圖2.5 層內分割示意圖

1. 行并行

如圖2.6所示，若A按行分為A1和A2，則需要按列分為X1和X2，即：

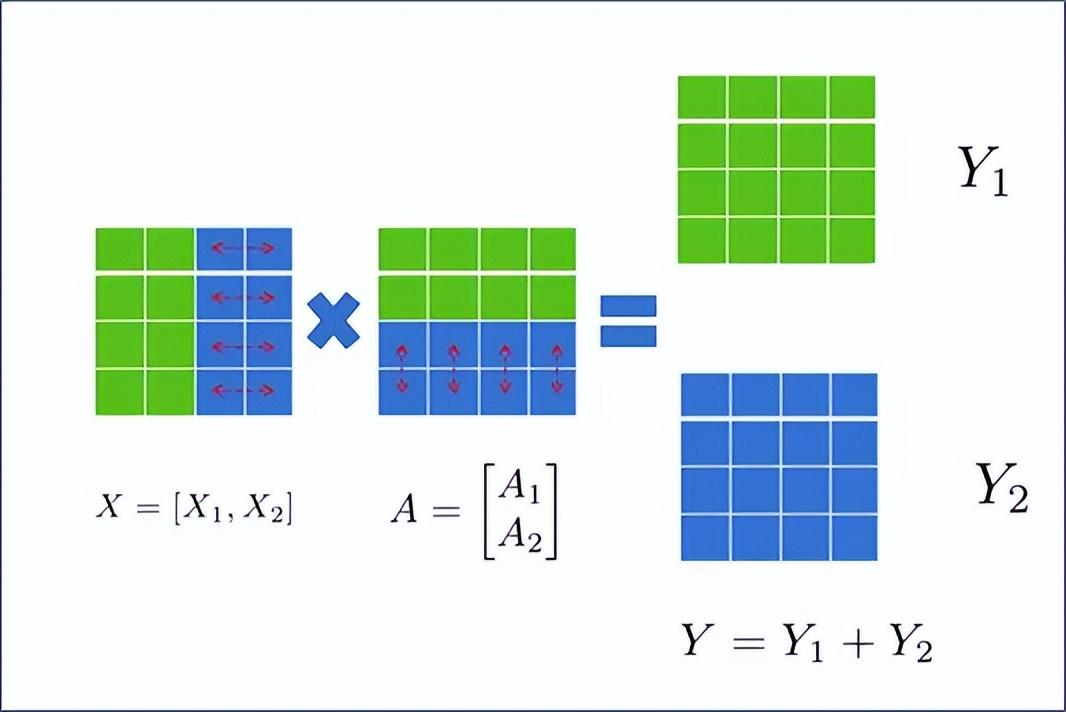

圖2.6 矩陣按行拆分操作示意圖

這樣就將矩陣分成了塊，放在兩張卡上計算，計算完成后再通過All-Reduce獲取其他卡上的計算結果，得到最終的Y。

從正向和反向的角度看行并行過程，f算子在正向過程中會把X拆分成X1和X2，分別放在不同的GPU上，在反向過程中會通過All-Gather把返回的梯度拼接起來，f算子在正向過程中會通過All-Reduce把結果累加起來，在反向過程中則分別計算梯度。

圖2.7 并行化前逆向過程示意圖

2. 列平行度

如圖2.8所示，若將A按列拆分為A1和A2，則X不需要拆分，即：

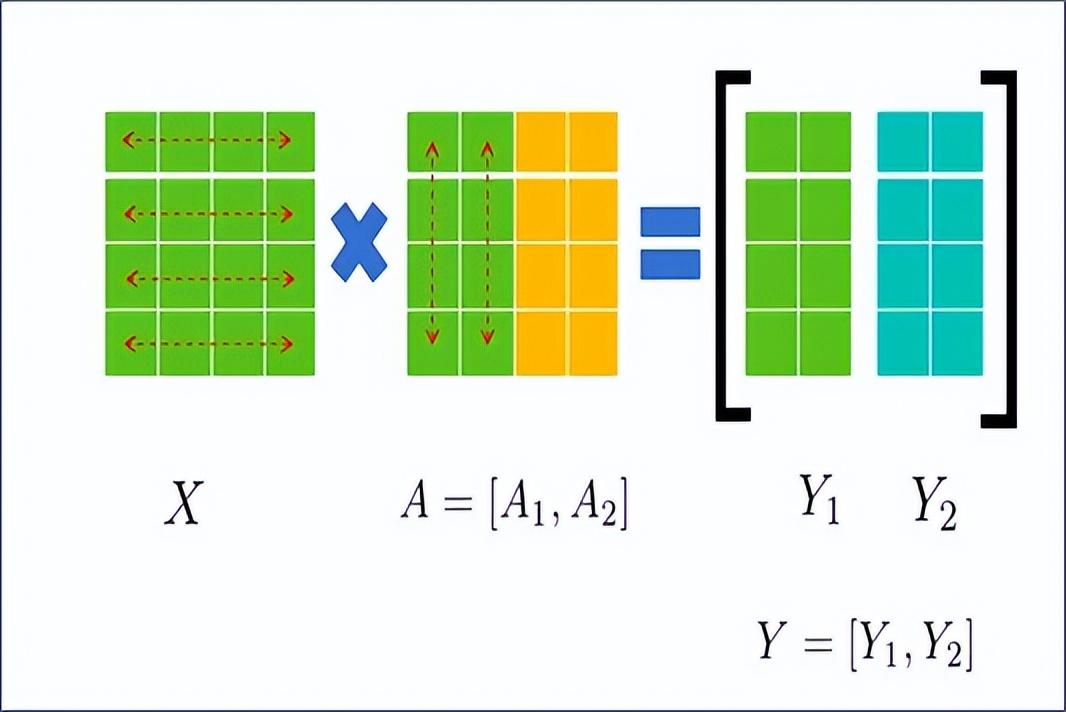

圖2.8 矩陣列拆分操作示意圖

從正向和反向的角度看，列并行過程就是，在正向過程中，f算子會把X分散到兩張卡上，在反向過程中，通過All-Reduce把返回的梯度累加起來；在正向過程中，f算子會通過All-Gather把結果連接起來，在反向過程中，會把梯度矩陣拆分成兩部分然后返回。

圖2.9 柱并行化前逆過程示意圖

3. Transformer 中的張量并行

Transformer結構由Attention模塊和MLP模塊組成，如圖2.10所示，Attention模塊由SelfAttention層+Dropout層組成；MLP模塊有兩個GEMM，第一個GEMM將維度從H改成4H，第二個GEMM將維度從4H改回H，中間使用了GeLU激活函數；各層的連接上也使用了殘差連接。

圖2.10 Transformer結構圖

對于 Attention 模塊，可以利用多頭 Attention 操作固有的并行性，拆分自注意力模塊，對查詢（Query，Q）、鍵（Key，K）、值（Value，V）矩陣進行列并行優化，同時輸出線性層可以直接對 Attention 層的輸出進行操作。

圖 2.11 自注意力機制

對于 MLP 模塊中的第一個 GEMM，相應的操作可以表示為 Y = GeLU (XA)。如果將 A 拆分為行，則

但由于 GeLU 是一個非線性函數，

因此，如果使用行并行，則必須在 GeLU 操作之前添加 All-Reduce 同步點，以允許不同 GPU 之間交換信息。另一種并行方法是列并行。如果使用列并行，則可以將 GeLU 函數獨立應用于每個 GEMM 的輸出，對應于

這種方法不需要同步點。因此，第一個 GEMM 沿列并行劃分，第二個 GEMM 沿行劃分。GeLU 的輸出可以直接用作下一個 GeLU 的輸入，無需任何通信。最終的整體并行方法如圖 2.12 所示：

圖 2.12 MLP

2.1.3 順序并行

序列并行采用均分序列維度的策略來降低模型內存占用。Megatron-LM 在張量并行的基礎上，將 Transformer 層中的 LayerNorm 和 Dropout 操作的輸入按照序列長度維度進行拆分[3]，使得每個設備只需要處理一部分序列的 Dropout 和 LayerNorm 操作。

當然，額外的劃分會導致通信模式的變化。在Transformer層，TP的通信模式包括兩個正向All-Reduce和兩個反向All-Reduce。但是由于SP劃分了序列維度，傳統的All-Reduce已經不再適用。為了將SP生成的結果在各個設備上聚集，滿足SP與TP之間的數據傳輸需求，需要引入All-Gather；而為了將TP生成的結果傳遞到序列并行層，需要引入Reduce-Scatter。因此如圖2.13所示，引入了兩個算子和，分別代表正向All-Gather和反向Reduce-Scatterkaiyun體育登錄網頁入口，和代表正向Reduce-Scatter和反向All-Gather。由于一個All-Reduce相當于一個Reduce-Scatter和一個All-Gather，因此在開啟TP時開啟SP并不會增加額外的通信。 相反，在反向實現中，Reduce-Scatter和權重梯度的計算是重疊的，進一步減少了通信占用的時間。

圖 2.13 啟用 TP 和 SP 的 Transformer 層

2.1.4 語境平行

上下文并行也是一種序列維度上的并行化方案[4]，它對長文本處理任務有很好的優化。與 SP 不同的是，SP 只在序列維度上拆分了 LayerNorm 和 Dropout 輸出的激活值，而 CP 則在序列維度上拆分了所有輸入的輸入和所有輸出的激活值。CP 可以看作是 SP 的增強版。

為了減少激活內存的使用，每個 GPU 在前向傳遞中只存儲一個序列塊的 KV，在后向傳遞中再次收集 KV。KV 通信發生在一個 GPU 和其他 TP 組對應 GPU 之間。在底層，這些 All-Gather 和 Reduce-Scatter 操作轉換為環形拓撲中的點對點通信。此外，還可以通過使用多查詢注意或分組查詢注意來交換 KV 以減少通信。

以圖2.14中的TP2-CP2 Transformer網絡為例，Attention前面的算子為CP的通信算子，其他的為TP的通信算子。AG代表All-Gather，RS代表Reduce-Scatter，AG/RS代表Forward All-Gather Reverse Reduce-Scatter，RS/AG代表Forward Reduce-Scatter Reverse All-Gather。

圖 2.14 啟用 TP 和 CP 的 Transformer 層

2.2 顯存優化

2.2.1 訓練過程中的顯存分析

在大模型的訓練過程中，GPU的瓶頸往往不是它的算力，而是顯存的容量限制，占用顯存的部分主要有模型權重、梯度、優化器、激活值等。

1. 模型重量

在模型訓練時，一般有fp32、fp16、bf16、int8幾種模型保存格式。fp32使用32位保存一個模型參數，int8使用8位，fp16和bf16使用16位保存。假設模型參數個數為Ψ，訓練時模型以bf16精度保存，其權重本身占用的顯存約為2Ψ(Bytes)(如無特殊說明，顯存單位也是Bytes)。

2.漸變

梯度數據類型通常和模型數據類型匹配，在混合精度訓練中，梯度類型一般為fp16，對于fp32訓練，梯度占用顯存4Ψ，對于fp16/混合精度訓練，梯度占用顯存2Ψ。

3. 優化器

目前大模型訓練普遍使用Adam優化器，訓練時需要用到動量和二階動量，如果優化器使用fp32格式保存參數，其占用的顯存為12Ψ。

4. 激活值

在大型模型訓練中，Embedding 層和最后的 LayerNorm 和輸出層占用的內存與 Transformer 塊產生的內存相比可以忽略不計。

假設激活值的數據類型為fp16，輸入長度為s，batch size為b，hidden的維度為h，attention head的數量為a，模型層數為L，則：

各層Transformer block產生的激活值的內存占用為：

如圖2.15所示，開啟TP后，Transformer層部分模塊的顯存可以在不同設備間共享，不能共享的顯存主要由兩個LayerNorm block和兩個Dropout block產生，共計2個。

圖 2.15 啟用 TP 的 Transformer 層

假設張量并行度為t，Transformer每層顯存占用為：

如果再次開啟SP，Transformer層中的LayerNorm和Dropout塊也會進行分裂，在序列維度上對張量進行分裂，分裂次數等于張量并行度的大小。那么每層激活值的內存占用為：

若采用流水線并行，由于第一階段需要存儲p個微批次的激活值，因此無論并行規模p為多少，存儲第一階段激活值所需的顯存為：

如果使用交叉調度，則總活動視頻內存將根據 (1+(p-1)/pm) 進行縮放，其中 m 是交叉管道的大小。

2.2.2 顯存優化技術

顯存優化技術主要通過減少數據冗余、用計算代替存儲、壓縮數據表示等方式來降低上述部分的顯存占用率。下面介紹兩種常用的節省顯存的方法。

1. 重新計算

激活重新計算技術，它僅存儲每層的輸入激活值，并在需要時重新計算其他激活值。

如果選擇根據TP重新計算，則顯存使用量為

如果再次打開 SP，視頻內存將

如果重新計算全部量，則視頻內存

雖然全量重新計算可以大幅降低激活值的內存占用，但是會導致30%-40%的計算性能損失，訓練時需要根據實際情況決定采用哪種重新計算方式。

2. ZeRO

ZeRO[5] 是零冗余優化器的縮寫，是 DeepSpeed 項目為解決數據并行訓練中常見的內存冗余問題而提出的一種創新方法。在傳統的數據并行訓練中，模型參數、梯度和優化器狀態在每個 GPU 上都是完全復制的，從而導致內存冗余。

ZeRO 技術通過將這些數據分布并共享到不同的 GPU 上，從而降低了每個 GPU 的內存需求。具體來說，ZeRO 提出了三種策略，分別對應分別存儲優化器參數、分別存儲優化器和梯度以及分別存儲三個參數。具體效果可見圖 2.16：

圖 2.16 ZeRO 的三個層級

假設模型參數Ψ=7.5B，GPU數量Nd=64，優化器狀態的顯存乘數為K，對于Adam來說為K=12。對于Baseline（DP），每個GPU都要保存所有的參數、梯度和優化器狀態，??假設使用fp16保存模型，則總顯存為（2+2+K）Ψ，也就是120GB。對于，將KΨ顯存分成Nd個GPU，因此每個GPU上的顯存為2Ψ+2Ψ+KΨ/Nd，也就是31.4GB。對于，將KΨ+2Ψ優化器狀態和梯度分成Nd個GPU，每個GPU為2Ψ+（2+k）Ψ/Nd，也就是16.6GB。最后將全部除以2，因此每個GPU為（2+2+K）Ψ/Nd，也就是1.9GB。

與更高級別的 ZeRO 相比，保留了模型參數的完整復制，避免了計算過程中頻繁的數據交換，保持了較高的計算效率；與和相比，僅涉及優化器狀態的并行化，而不涉及模型權重和梯度的分裂，實現相對簡單，這使得它在許多情況下成為實用的選擇。

3. QLM 加速實踐經驗

QLM，全稱奇虎語言模型，是智能工程部基于目前主流大模型加速框架 Megatron-LM 開發的一體化框架，支持 Huggingface、Megatron 多種模型格式的轉換、預訓練、評估、微調、分析等，結合 TAI 平臺可有效支持 Qwen、zhinao 等千卡訓練、長文本微調等各類任務。

圖3.1 QLM框架及功能圖

下面演示如何使用QLM框架支撐業務部門128k長文本微調提速實踐，通過以上優化提速技術，長文本微調速率從120s/sample提升到35.5s/sample，提升3.4倍。

基礎版本在四臺H800機器上訓練，由于資源有限，優化在四臺A100上進行云開·全站apply體育官方平臺，H800與A100的性能如下圖所示：

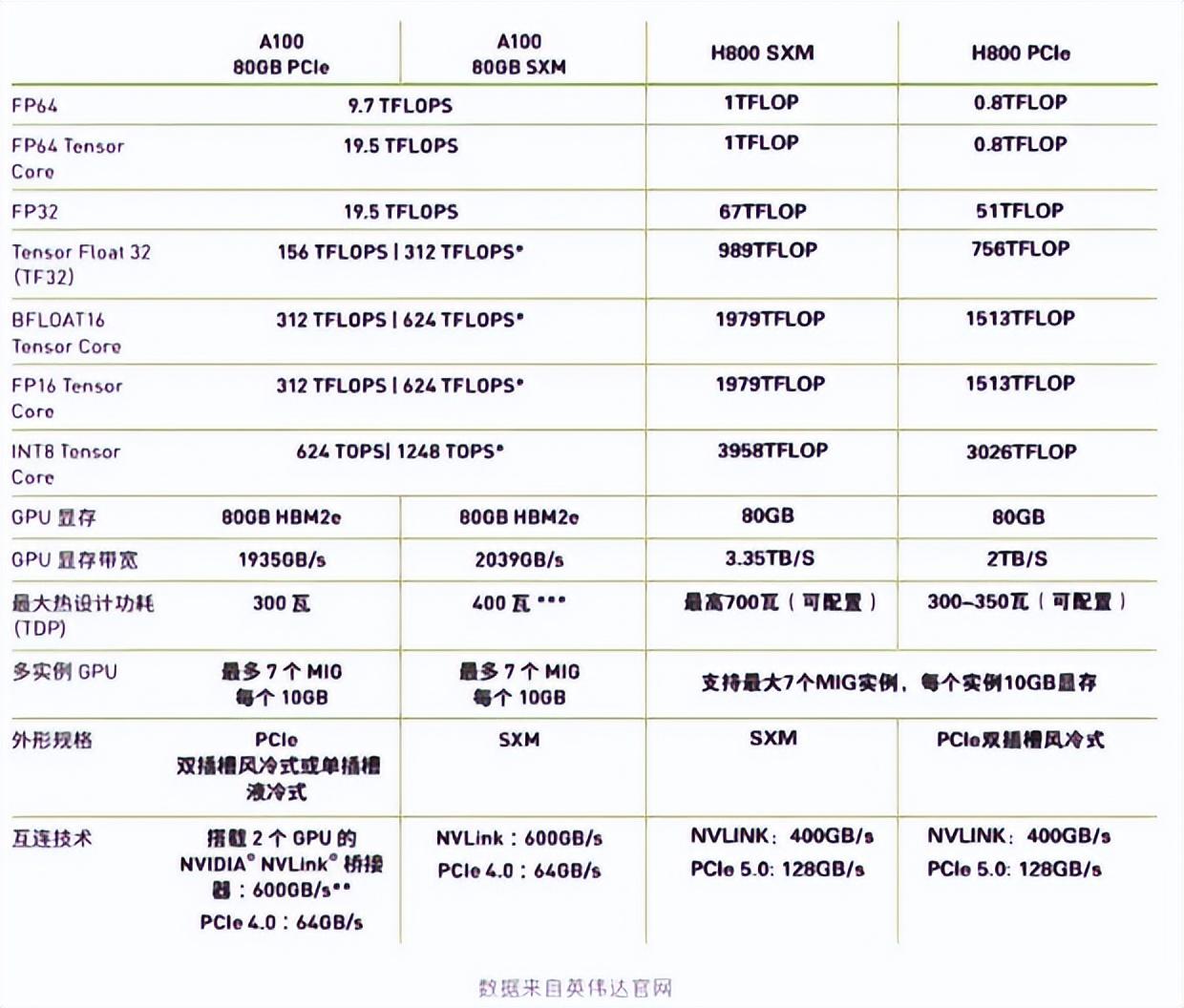

圖3.2 不同GPU性能參數對比

并行提速調優過程中，可以先嘗試開啟DP，對輸入數據進行切片，提高數據處理速率?；A版本以DP1-TP4-PP1-SP-CP8的配置實現，基礎版本不開啟DP，由于需要GPU總數等于DP*TP*PP*CP，所以需要相應減少CP數量。開啟DP的同時，使用--overlap-grad-reduce --overlap-param-gather兩個參數進行DP通信時的重疊，可以提升12%的性能。如果要開啟MP，則優先開啟TP，因為TP是機器節點內部通信，可以通過NVLINK加速，相比PP通信效率更高。另外由于模型特性，TP最大值固定為4，因此無需調整。

由于任務上下文較長，開啟SP和CP是較好的選擇，但CP值也不是越大越好，最佳值需要經過仔細測試和綜合考慮后才能確定，最終調優結果如表3.1所示：

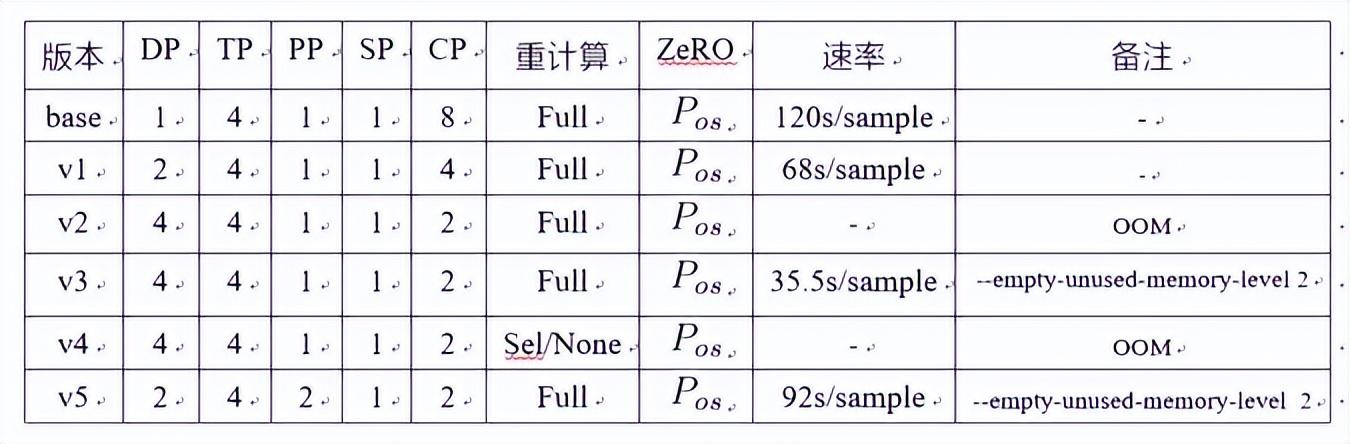

表 3.1 不同優化參數下的結果

v2 版本在優化過程中遭遇了 OOM，這促使我們在 v3 版本中采取了激進的顯存碎片清理策略，力爭在每個計算周期結束后釋放不再需要的顯存空間。雖然這一舉措對訓練速度有一定影響，但相較于 v1 版本的速度和 v2 版本的 OOM 問題kaiyun官方網app下載app，v3 版本最終以 35.5s/sample 的速度實現了穩定運行，成功平衡了性能與資源利用率的關系。

值得注意的是，v3 及之前版本均采用了全量重新計算的方式，這將帶來約 30% 的性能損失。鑒于此，v4 版本為了提升效率嘗試降低重新計算的層級，但遺憾的是，此次調整再次觸發了 OOM 異常。此時尚未開啟 PP 策略。v5 開啟 PP 策略，雖然在速度上超越了基礎版本，但與 V3 版本的峰值性能相比仍有不小差距。因此如圖 3.2 所示，本次調優達到的最優效率為 35.5s/sample，相比基礎版本提升了 3.4 倍，模型推理結果達到了預期效果。

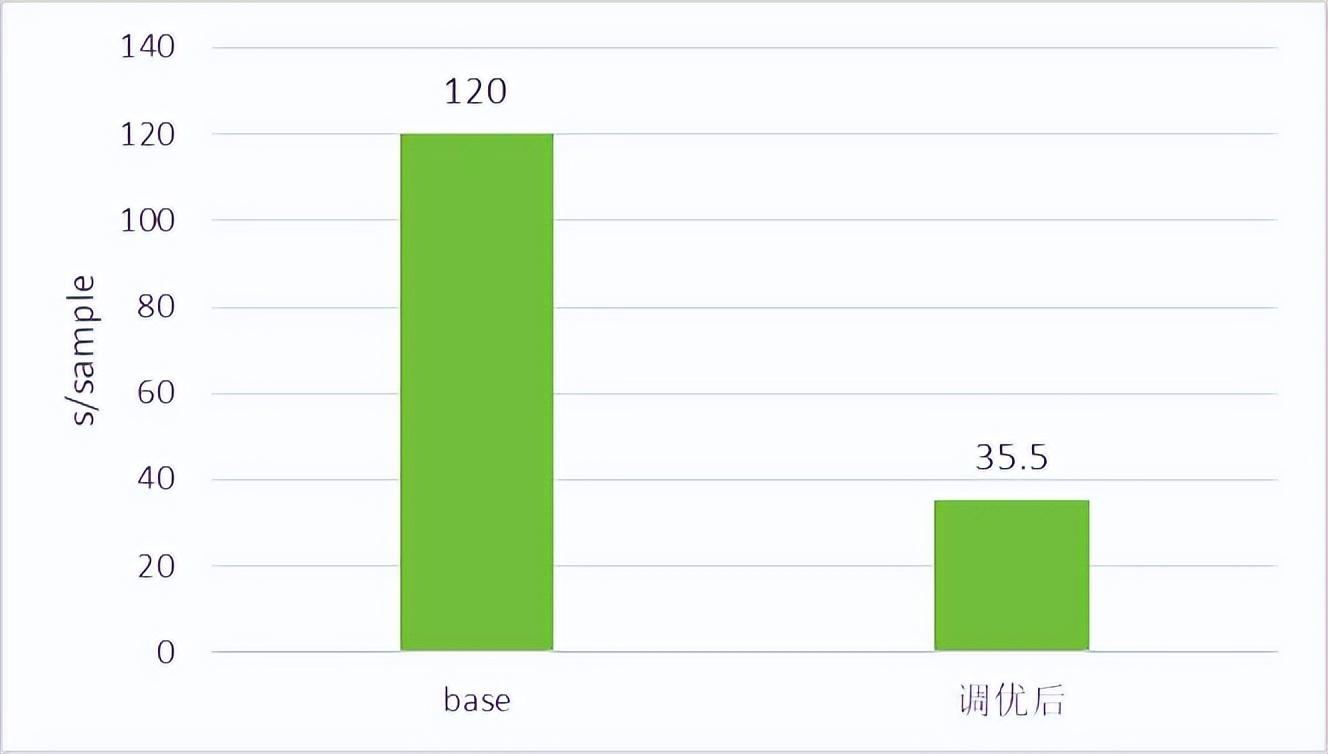

圖3.2 調優前后速率對比示意圖

四、結論

本文講解了大型模型分布式訓練過程中并行優化技術的基本原理，分析了模型訓練過程中的顯存占用情況，以及如何更好的節省顯存，并結合實際應用場景展示了 QLM 如何利用這些技術來提升長文本任務的訓練效率。

隨著大模型的快速演進，未來的訓練場景必然會遭遇“三重壁壘”——內存墻、通信墻、計算墻，這三大瓶頸將帶來嚴峻的挑戰。面對這種情況，如何精簡顯存使用量，降低跨節點通信成本，提升計算性能和效率，成為了QLM團隊不懈的追求，我們正在全力以赴探索創新解決方案，構建更高效、可持續的大模型生態。

參考：

[1] MegatronLM序列模型并行訓練（Sequence Parallel）詳解，

[2]Narayanan D, Shoeybi M, Casper J 等人。使用 megatron-lm 在 GPU 集群上進行高效的大規模語言模型訓練[C]//國際高性能計算、網絡、存儲和分析會議論文集。2021：1-15。

[3]Korthikanti VA, Casper J, Lym S 等人。減少大型 Transformer 模型中的激活重新計算[J]。機器學習與系統學報，2023 年，5：341-353。

[4]上下文并行概述，#context-parallelism-overview

[5] Rajbhandari S, Rasley J, Ruwase O 等人。零：面向訓練萬億參數模型的內存優化[C]//SC20：國際高性能計算、網絡、存儲和分析會議。IEEE，2020：1-16。
